Download DWG-Files
Schrauben - Muttern -Stifte - Bolzen



DIN 931 ISO 4014

Sechskantschrauben

Gezeichnet in Seitenansicht und Draufsicht



DIN 912 ISO 4762

Zylinderkopfschrauben



Gezeichnet in Seitenansicht und Draufsicht



DIN 580



Ringschrauben

Gezeichnet in Seitenansicht





DIN 84 - ISO 1207


Zylinderkopfschrauben mit Schlitz



Gezeichnet 2 Seitenansicht

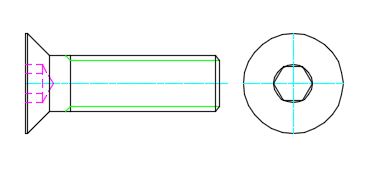

DIN 7991 EN ISO 10642

Senkschrauben mit Innensechskant



Gezeichnet  Seitenansicht + Draufsicht Kopf





DIN 316

Flügelschrauben



Gezeichnet  2 x Seitenansicht + Draufsicht Kopf







Muttern



DIN 439 - ISO 8675 - ISO 4035

Skt.-Mutter flach  in 2D

Gezeichnet in Seitenansicht und Draufsicht



DIN 1587

Hutmutter, hohe Form  in 2D



Gezeichnet in Seitenansicht und Draufsicht



DIN 935

Kronenmuttern in 2D

Gezeichnet in Seitenansichtund Draufsicht





DIN 315

Flügelmutter in 2D



Gezeichnet in 2 Seitenansichten und Draufsicht







DIN 934 - ISO 4032

Skt.-Muttern in 2D



Gezeichnet in Seitenansicht und Draufsicht







DIN 917

Skt.-Hutmutter 2D-dwg



Gezeichnet in Seitenansicht





DIN 917

Skt.-Hutmutter 3D-stp



3D-Modell im CAD-Format stp



Stifte

DIN 913 / EN ISO 4026

Gewindestifte mit Kegelkuppe, mit Innensechskant

Gezeichnet in Seitenansicht und Draufsicht

DIN 914 / EN ISO 4027

Gewindestifte mit Spitze, mit Innensechskant

Gezeichnet in Seitenansicht und Draufsicht

DIN 417 / EN ISO 7435

Gewindestifte mit Zapfen, mit Schlitz

Gezeichnet in Seitenansicht und Draufsicht
Größen M 3 - M12





DIN 551 / EN ISO 4766

Gewindestifte mit Kegelkuppe, mit Schlitz

Gezeichnet in Seitenansicht und Draufsicht
Größen M 1,4 - M12



Bolzen

DIN 1444 ISO 2341 - Bolzen mit Kopf

Format: 2D-dwg / 1 Ansicht / Größen 4-45mm

DIN 1443 ISO 2340 Bolzen ohne Kopf

Format: 2D-dwg / 1 Ansicht / Größen 4-100mm





Zur Beachtung:
Bei den angebotenen Blöcken handelt es sich nicht um 3D-Blöcke oder Modelle.
Alle Zeichnungen sind in 2D.

Die zum Download zur Verfügung stehenden Dateien werden ständig erweitert.



Es ist daher sinnvoll den Newsletter vom CAD-markt zu abbonieren. Dort werden immer die Aktualisierungen bekanntgegeben.

- NEWSLETTERABO -

Alle Dateien können Sie innerhalb von 6 Monaten insgesamt 10 x herunterladen!

Alle Dateien sind mit ZIP gepackt. Vor dem Entpacken am besten ein entsprechndes Verzeichnis in einer CAD-Bibliothek erstellen, und die Datei vor dem Entpacken da hinein schieben. Viele Symbole oder Ansichetn sind innerhalb der Datei als Block gespeichert. Dabei sind die Konturen mit Layer 0 erstellt. Einfaches Einfügen und Ändern des Layers ist somit möglich.
